欢迎光临郑州东方炉衬材料有限公司官网!

节能衬里专家-解决窑炉内衬磨损问题

热工窑炉内衬及耐火保温材料生产型企业

全国技术服务热线:

400-188-3352 132-0388-5388

热门搜索:

浇注料

您的位置:首页 > 产品中心 > 浇注料

钢纤维耐磨浇注料

东方炉衬生产的钢纤维浇注料具有强度高、韧性好、热震稳定性好,抗剥落和耐磨性强的特点。广泛使用于水泥回转窑窑口、冷却机、喷煤管、分解炉、预热器等部位。钢纤维浇注料生产厂家直销,提供该产品的比重、导热系数、理化指标、钢纤维浇注料价格等信息,免费拿样,欢迎咨询。

咨询热线:400-188-3352

  • 产品介绍
  • 推荐案例

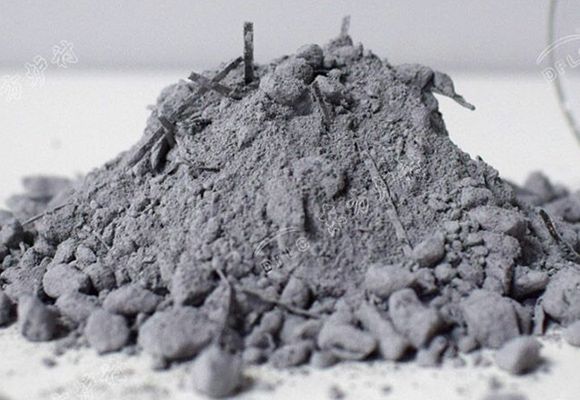

    钢纤维耐磨浇注料

    钢纤维耐磨浇注料

    广泛适用于各种热工窑炉

    钢纤维浇注料是采用特级铝矾土熟料作骨料,以优质矾土熟料及刚玉细粉作基质,以超微粉等多种复合材料为结合剂和添加剂,外加不锈钢耐热纤维配制而成。该产品除具有常规的高温耐磨损性能外,因在其配料中加入了一定数量的耐热不锈钢纤维,防止了材料中骨料与基质在高温状态下产生的涨差,以及在启停炉时产生的温度梯度变化所产生的应力而导致炉墙破坏,同时,由于钢纤维的加入,使材料浇注后炉墙整体强度大大增强,在CFB锅炉中,常用于炉膛出口及侧墙、顶部、旋风分离器直段、旋风分离器顶、返料器等部位。

    钢纤维浇注料在锅炉与炉膛的出口、顶部、侧墙等部位所使用,在钢铁、冶金、化工和建材行业被广泛的使用,耐火浇注料也称之为不定型耐火浇注料,它的使用方法其实与混凝土的使用基本一致,可以选择]选定好配方和原料经过搅拌加工均匀之后,用振动棒密实在经过养护和加热处理即可,而由于不定型浇注料使用部位的特殊性,所以根据场地条件的不同,对于浇注料的施工质量也需要有保证的。

    产品理化指标

    钢纤维耐磨浇注料理化指标

    产品使用方法

    耐火浇注料在使用过程中应注意以下四个关键环节,即拌合、浇注、养护、烘烤。其中任何一个环节出现问题,都可能会导致产品性能下降或使用失效。

    1、拌合

    拌合分为机械拌合和人工拌合。目前行业内均采用强制式或砂浆搅拌机拌料,不使用人工拌合。设备和工具:强制式或砂浆搅拌机、水桶、磅秤、振动棒、工具锨、手推车等。

    施工用水量以该批次产品质检单表明的用水量为标准,严格按照标准执行,做到准确计量。

    拌合:先干拌后湿拌。以先大袋后小袋的顺序,将散状料投放到搅拌机中干拌1-3min,使之拌合均匀。每次拌合的重量根据机械和施工量来确定;根据料重按规定的用水量准确称出每次拌合所需用水,加入到已拌合均匀的干料中,充分搅拌。时间不少于3min,使之具有适宜的流动性,方可出料供浇注使用。

    注意事项:①施工过程所用的工具如搅拌器、水桶、工具锹等需预先清理干净,不得混入石灰、砂砾、硅酸盐水泥等其它杂物。②拌合时用水必须是清洁的自来水。在可振动出浆的情况下,尽量少用水,已达到较好的施工效果。③每次拌合量不易过多,应根据搅拌机的种类型号而定,否则会造成搅拌机卡滞,停转。浇筑剩余的已凝结的块料不能加水再次拌合使用。

    2、浇筑

    浇筑料施工前必须检查锚固件是否焊牢,500℃以上部位要采用耐热抓钉。锚固件表面应涂以0.5-1mm厚的油漆或用塑料带包裹,以缓冲受热后的膨胀力,并将模具内杂物清除。

    新拌合好的浇注料应迅速进行浇注,一般应在20min以内浇注完毕。将拌合好的浇注料倒入模具内,并及时用振动棒插入振捣,振捣要均匀。待浇注料表面翻浆有气泡排出,表面呈浆状时在移动振动棒,移动速度为1-2m/min,拔出振动棒时速度要慢。

    浇注完毕后未凝固之前,现场温度必须保持在10℃以上(10-30℃),现场温度低于10℃,须采取相应的升温保暖措施,否则会造成缓凝,导致产品性能下降。

    注意事项:①震动后的浇注料表面宜保持自然,不宜用工具抹光,更不允许在表面撒水泥细粉抹光。②振动棒要有备用,以免在振动棒出现故障时,备用棒能及时启用。③施工完毕后,施工体24h内,特别是浇注料在硬化之前,严禁挪动、震动或捣打,否则,浇筑体会产生裂纹甚至完全破坏。④浇注料应连续施工,因各种原因不能连续施工时,可留施工缝,并且留在膨胀缝处,否则施工缝做成麻面,即在浇注料上划深10mm,宽20mm左右的十字沟,间距100mm左右。

    3、养护

    主要使用工具是聚乙烯塑料薄膜,草袋等。环境温度要求与控制:浇注体的养护温度在15-35℃之间为宜,超出此温度区间,应采取相应的升温或降温措施,否则会造成产品使用性能下降。

    浇注料硬化后,需立即用聚乙烯塑料薄膜覆盖住施工体表面,上面再加盖湿草袋,以防止水分蒸发,促使水泥活化。硬化后,一天内禁止敲打、震动,根据硬化情况,一般硬化24-30h后可以脱模。

    脱模后,据需养护两日,养护时继续加盖聚乙烯塑料薄膜和湿草袋。养护三日后,揭去塑料薄膜和草袋。使硬化体在空气中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是浇注料使用的最后一个关键环节,由于浇注体比较致密,因此在烘烤时需绝对禁止升温过快,否则会造成崩裂事故。

    保存方法

    企业介绍
