超低水泥耐火浇注料具有怎样的优点

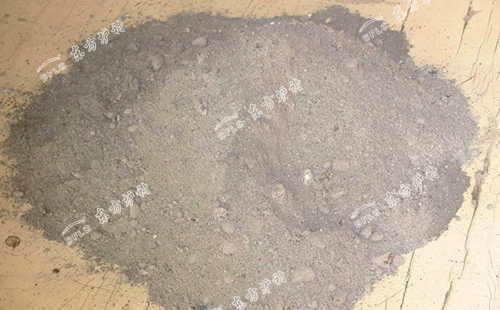

水泥加入量为铝酸钙水泥耐火浇注料的1/2-1/3，CaO含量一般在1.0-2.5%之间的浇注料称为低水泥浇注料。而CaO含量小于1.05的浇注料称为超低水泥浇注料。


它与普通耐火浇注料对比所不同的是，低水泥，超低水泥的基质中是用于浇注料主材质化学成分相同或者相近的超微细粉，取代部分或者大部分铝酸钙水泥，同事加入微量的分散剂和一定量的迟效促凝剂配制而成的。由于用超微细粉取代铝酸钙水泥，因而低水泥，超低水泥浇注料具有如下优点：


1：浇注料中CaO含量较低，可减少材料中生成的低工熔相，从而提高了耐火度，高温强度和抗渣性；

2：浇注料的需水量只有普通耐火浇注料的1/2-1/3，因而气孔率低，体积密度高；


3：成型养护后生成的水泥水化物少，在加热烘烤时不存在大量水合建破坏而使中温强度下降的问题，而是随着热处理温度的提高而逐渐烧结，强度也逐渐提高。

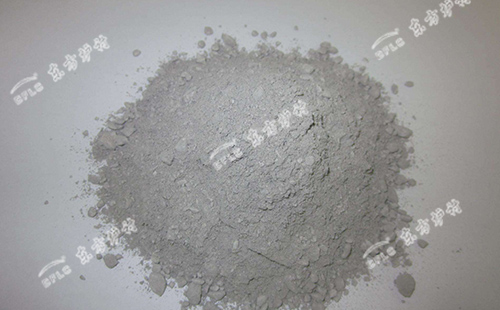

低水泥，超低水泥浇注料的组成是什么？

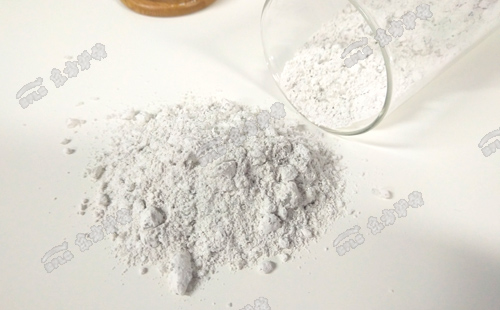

低水泥，超低水泥浇注料的配料组成为：耐火骨料，耐火粉料，适量超细粉，适量或者少量铝酸钙水泥和微量分散剂（高效解胶剂）。粒度组成要求采用多级配料，分为5-3mm,3-1mm,1-0.2mm,0.2-0.074mm,0.074-0.044mm以及微米级，气不通粒度比例可按Furnes配料曲线计算。

*本文出自：www.zzdflc.com 转载请注明出处
