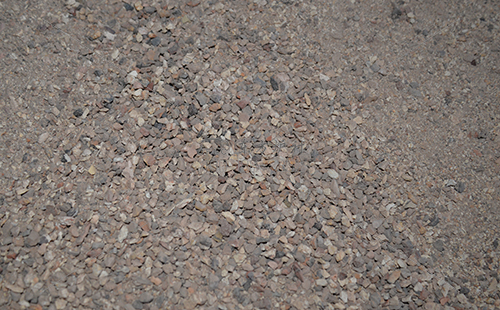

刚玉浇注料的使用方法有哪些

刚玉浇注料使我们在窑炉施工时所需要的重要的耐火材料，但是当我们在施工的时候，不仅需要注重材料的质量也需要非常重视施工时所规定的秩序；所以刚玉浇注料的使用方法也需要我们在施工时充分的了解清楚。

刚玉浇注料的使用方法如下：

一、使用时应先对刚玉浇注料进行搅拌处理

通常采用强制式搅拌机搅拌，以每袋为一整体单位，可根据实际用量多袋搅拌。搅拌时应先将耐火集料和结合剂全部放入强制式搅拌机中，将干料干拌2分钟，使材料颜色统一后加水搅拌3—5分钟至材料颜色均匀一致即可使用。搅拌好的料以手抓能成团但不漏浆为准。施工温度5℃—35℃，温度偏低或偏高时必须采用升温或降温措施使其满足施工温度要求。

二、使用时所需的加水量及施工方式：

刚玉浇注料加水搅拌后必须在30分钟以内施工完毕，严禁返料搅拌施工和二次加水搅拌施工。刚玉浇注料在施工时应采用振动的方式进行，且每层浇注的厚度不能超过400mm，每个施工部位不能长时间振动也不可采用手捣振动的方式，最好采用插入式振动器火平板式振动器浇注施工。

三、使用后的养护及烘烤：

浇注料浇注完成后，需养护24h之后，方可脱模，脱膜之后的浇注料不可直接浇水处理，一般的养护温度为5-35摄氏度左右，脱模养护72h之后，在次进行烘烤；初期烘烤时，在450℃之前为便于温度控制可选用木材、油、煤气或电进行加热，450℃后可用煤或煤气加热。在450℃之前必须严格控制升温速率，否则会缩短刚玉浇注料的使用寿命直至破坏。

刚玉浇注料的使用方法的好坏，可直接影响刚玉浇注料的性能，故我们是使用刚玉浇注料的时候，一定要看清楚它的使用说明，避免出现意外的情况。

*本文出自：www.zzdflc.com 转载请注明出处
