锅炉用刚玉质耐火浇注料原材料都有哪些？

刚玉浇注料主要是指高温主晶相为刚玉相为主的耐火浇注料，它是一种高档耐火材料。具有较高的耐火温度、耐磨性和结构强度，是高温工业窑炉接触溶液或耐磨层常用的一种浇注料。


刚玉质耐火浇注料是采用特级高铝矾土熟料或电熔棕刚玉/电熔致密刚玉/电熔白刚玉/电熔亚白刚玉为主要骨料和粉料，加入纯铝酸盐水泥结合剂和多种外加剂成分配置的不定型耐火材料。

特级高铝矾土熟料。主要是指AL2O3含量在85%以上的铝矾土生料经高温煅烧后的熟料，在破碎成不同各大小的颗粒料。采用它配置的刚玉浇注料高温主晶相以刚玉相为主，含有少量的莫来石晶性和玻璃相。


电熔白刚玉。它是以工业氧化铝或煅烧氧化铝为原料，在电弧炉内高温融化而成，AL2O3含量在98.5%以上，呈白色，晶体巨大，多孔，显气孔率6%-10%，主晶相是a-AL2O3，晶体为长条形或菱形。

电熔致密刚玉。是以工业氧化铝为原料，加入外加剂后在电弧炉内熔融而成，外观为灰色、灰黑色或灰白色，AL2O3含量大于98%，显气孔率小于4%，体积密度为3.8g/cm3，它是一种新型高档耐火原料，耐酸、耐碱、高温下体积稳定，具有颗粒致密、气孔率低等特点。


电熔亚白刚玉。它是在还原气氛和控制的条件下，由轻烧的特级或一级铝矾土熟料在电弧炉内熔融时，加入还原剂（碳）沉降剂（铁屑）以及脱碳剂（铁磷），脱除SIO2 FE2O3和TIO2等杂质，熔炼后得到的一种刚玉材料。al2o3含量在98%左右，呈灰色、灰黑色或灰白色，显气孔率小于4%，体积密度大于3.8g/cm3以上。


电熔棕刚玉。它是在天然高铝矾土轻烧料和碳材料加入少量铁屑在2000℃左右的电弧炉内熔炼，脱除杂质后得到的棕色刚玉材料。AL2O3含量在94.5%-97%，体积密度大于3.9g/cm3。

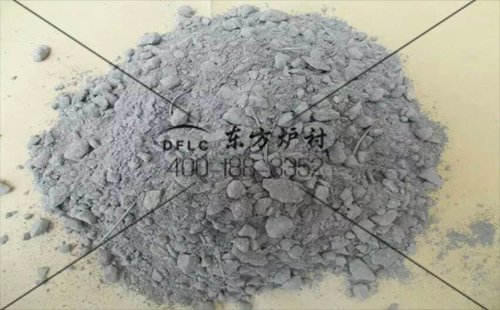

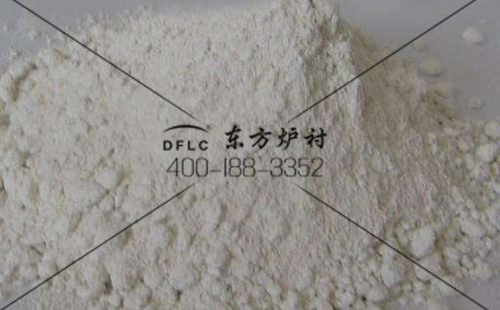

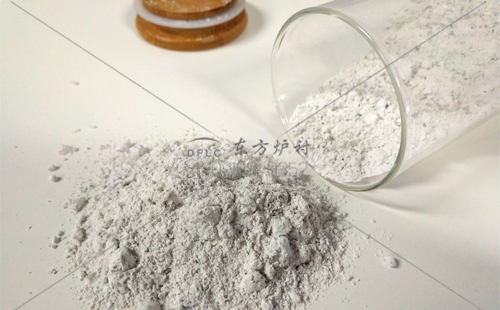

不管采用哪种主材料为骨料，都需要破粉碎成不同大小的颗粒，采用粗中细粉料按照一定的比例混合，加入结合剂和多种外加剂（硅微粉、减水剂、防爆纤维等）才能配置成浇注料，浇注料配置好后需要浇注样块在各种设备下检测耐高温性、强度、抗折强度、重烧变化率等多种实验，合格后才可以进行量产。


*本文出自：www.zzdflc.com 转载请注明出处
