河南浇注料厂家为您讲述耐火浇注料预制件

在工业窑炉和热工设备中，采用预制块筑炉，能实现机械化吊装，省人节力，缩短施工工期，提高炉子作业率。

我国有用预制块砌筑高炉、热风炉、加热炉、电炉顶、铁矿粉焙烧竖炉和球团焙烧炉等热工窑炉的历史，至今预制块在出钢槽、电炉顶和焙烧炉上仍广泛使用，并发挥较大的作用。


最近几年，在中、小型高炉的出铁沟和出渣沟上，采用质耐火浇注料预制块筑衬，获得了良好效果。该预制块工厂化生产，进行低温处理后出厂。因此，筑衬速度快，无需烘烤，即可使用，寿命较长，是今后的重要发展方向。

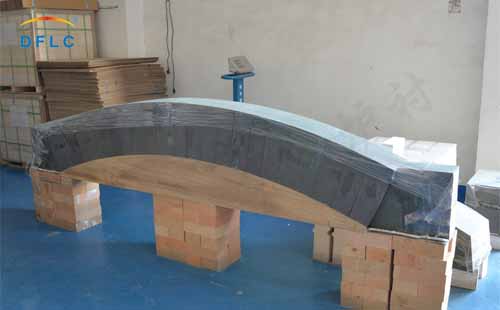

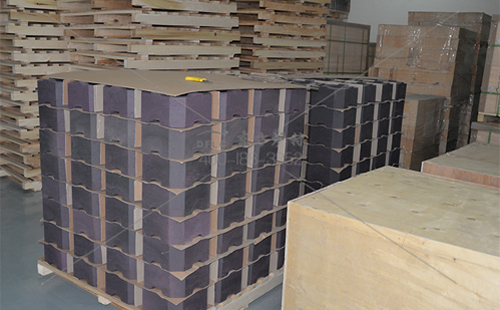

应当指出，凡是耐火浇注料和耐火可塑料等材料，均可做预制块。由于生产条件比现场施工好，因此性能也有所提高，一般可参见前述有关性能。现举例，见下表。编号1和2为Ca-50水泥和磷酸粘土质浇注料预制块，其骨料为小于10mm的粘土熟料颗粒70%，小于0.09mm的高铝粉分别为15%和30%，Ca-50水泥分别为15%和2.5%。前者掺加减水剂，水用量为10%。后者用浓度为42.5%的磷酸作结合剂，用量13%;编号3和4为水玻璃铝镁质浇注料预制块，其骨料和粉料为一级矾土熟料，小于8mm的骨料用量60%，粉料分别为30%和26%，制砖镁砂粉10%，模数为2.8、密度为1.32g·cm-3的水玻璃用量9%，后者加4%的鳞片石墨;编号5和6分别为低水泥和超低水泥高铝质浇注料预制块。预制块的形状、主要有方形、长条形、拱形和环形等，均为特异形制品。


预制块的分块和尺寸，应根据炉子大小和衬体厚度而定，尽量减少型号，节约模板，便于管理和施工;吊装筑炉的预制块，单重以1~3t为宜。人工搬运和筑炉的预制块，单重应不大于30kg;预制块的尺寸，长度和厚度方向分别以116mm和68mm为模数，选取适当的倍数，减去砌缝尺寸即为预制块尺寸。炉顶预制块的宽度依炉长而定，不得小于300mm。炉墙预制块的高度应不大于400mm。两块预制块的缝宽3~8mm。


在预制块上遇到有孔洞时，其胎模应有1%~2%的斜度，且应方便拆除;大型预制块应设备吊环，其顶端尽量远离受热面，间距应大于200mm，埋设深度100~200mm。随着预制块单重的增加，吊环钢筋直径也增大。


*本文出自：www.zzdflc.com 转载请注明出处
