低水泥浇注料特性和施工时的应用

低水泥系列耐火浇注料的种类是低水泥，超低水泥和无水泥耐火浇注料。它结合了大多数耐火浇注料的优点。它具有高密度，低孔隙率，高强度，低磨损，耐热冲击和耐腐蚀的优点。同时，它还具有高温稳定性和施工用水量。低等特性，因此使用范围广，效果好，具有显着的社会效益和经济效益。

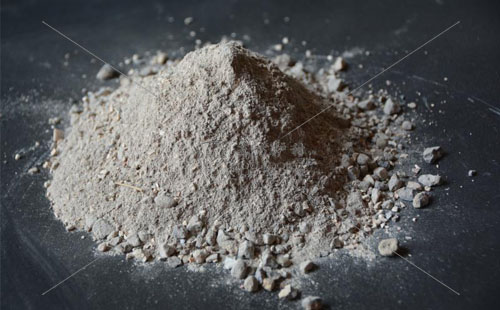

低水泥耐火浇注料的特性

低水泥浇注料与传统的铝酸盐水泥耐火浇注料进行了比较。

铝酸盐水泥耐火浇注料的水泥用量为12％-30％，水量为9％-13％。由于耗水量高，浇注料的孔隙率高，强度低。随着水泥用量的增加，常温强度可以达到足够高，但铝酸钙的晶型在中温下发生变化，导致SiO2和AL2O3超过CaO的3％和材料。该反应导致形成低熔点钠长石（CAS2）或钠长石黄色长石（C2AS），导致高温强度和耐腐蚀性降低。


当低水泥系列耐火浇注料是超细粉末技术，高效外加剂和科学颗粒分级时，浇注料的水泥含量降低至小于8％，水量降至7％以下。 CaO含量小于2.5％，其性能指标一般高于铝酸盐水泥耐火浇注料。由于水泥用量低，因此被称为低水泥耐火浇注料。粘土耐火浇注料的水泥用量小于4％，水用量小于11％。当粘土减少或不粘合时，制备低水泥耐火浇注料，并使用超细粉末技术和高效掺合料。因此，低水泥耐火浇注料是一种基于粘土粘结耐火浇注料的创新产品，其性能优于粘土耐火浇注料。


由于耐火浇注料具有良好的触变性，即混合材料具有一定的形态，它开始以较小的外力流动，并减轻外力以保持已经获得的形状，因此它也被称为触变性浇注料，自流耐火浇注料属于这一类。


低水泥耐火浇注料的应用

低水泥和超低水泥浇注料广泛用于冶金，石化，机械制造，电气和建筑材料以及其他工业炉。这种浇注料已广泛用于代替传统的耐火耐火材料作为衬里。


振动低，超低水泥浇注料主要用作加热炉，热处理炉，电炉盖，立窑，回转窑，高炉炉盖，钢包，铁水袋等厚型炉衬。

自流低，超低水泥浇注料主要用于高温耐火材料的衬里和金属锚，如加热炉水冷管的外衬，喷涂的注射衬里冶金，RH的浸渍衬里，DH真空脱气装置，钢包气体供应元件和石油化学FCC反应器。高温衬里等。


除上述振动式和自流式施工外，现在基于窑内复杂部件定制浇注预制件在现场砌筑中使用。


*本文出自：www.zzdflc.com 转载请注明出处​
