水泥用量对含水泥刚玉耐火浇注料性能的影响

　　水泥用量对以电熔刚玉和α-Al2O3作骨料以及粉料，用水泥作结合剂并添加外加剂所配制的含水泥刚玉耐火浇注料有一定的影响。具体情况可参考下表。

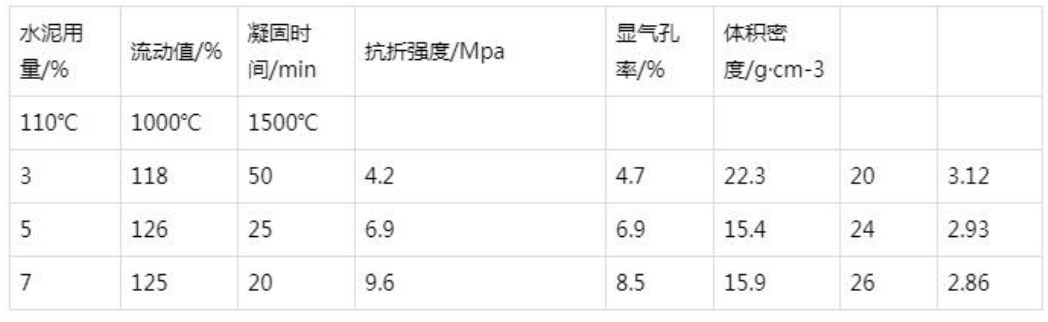

　　水泥用量对含水泥刚玉耐火浇注料性能的影响：

　　东方炉衬认为随着水泥用量的增加，耐火浇注料浆体流动值增大，凝固时间缩短(降低至30min以下，导致施工时间不足)。烘干和1000℃处理的抗折强度则随之增大，而1500℃烧成后的抗折强度却有下降的趋势，体积密度降低，显气孔率升高。原因是在活性α-Al2O3与水泥成分反应生产CA6矿物时伴随体积膨胀。

　　水泥用量对含水泥刚玉浇注料抗渣性(抗渗透和抗侵蚀)的影响，水泥用量增加，含水泥刚玉耐火浇注料渣渗透指数和侵蚀指数都随之增大。材料抗渣性下降是其显气孔率上升的必然结果，但显气孔率上升能缓冲材料内部的热应力，结果就提高了强度保持率。

　　较低的水泥用量虽然能保证含水泥刚玉耐火浇注料的高纯度、高性能，但要保持他们的施工新年，常温轻度和高温的反应性、烧结性和膨胀性，含水泥刚玉耐火浇注料中合理的水泥用量为3%~6%。

　　如果低水泥(使用CA-80及CA-70和高活性水合氧化铝为结合系统)刚玉耐火浇注料出现速凝现象时(因为这类耐火浇注料往往会出现这种速凝现象)，即可通过添加缓凝剂(如草酸、柠檬酸钠等)来消除这种速凝现象，从而确保其流动性和密实性。

　　通过对颗粒分布进行优化以及对结合系统进行仔细选择和平衡便可配制出性能极佳的刚玉浇注料。

　　以上就是浇注料厂家给您的建议，具体的情况还需具体分析，如果您有不明白的地方，可以随时联系我们。

　　*本文出自：www.zzdflc.com 转载请注明出处
