怎样提高水玻璃耐火浇注料的使用温度

　　提高水玻璃耐火浇注料的使用温度,需采用综合技术措施:用改性水玻璃作结合剂，提高基质材料的品级和细度,用氟硅酸钠作促凝剂,重要的是控制浇注料中的钠含量。

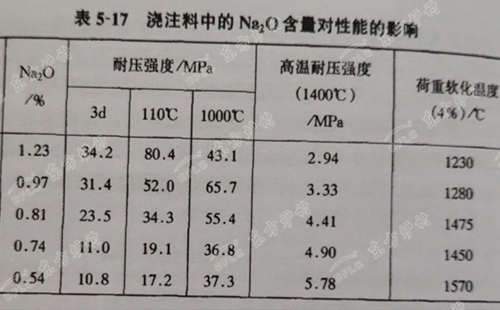

　　普通水玻璃耐火浇注料的使用温度低，系因含有较多的Na2O和NaF等助熔剂造成的。当选用矾土熟料作粉料特级或一级黏土熟料和矾土熟料作骨料，用改性水玻璃和氟硅酸钠配制耐火浇注料时,应严格控制钠的含量，即用高模数、低密度的水玻璃和少加Na2SiF6,这样就能提高其性能，随着浇注料中的Na2O含量的降低，高温耐压强度和荷重软化温度有显著提高，分别提高了2~ 3MPa和200C左右;常温和烧后耐压强度有个最佳值。

　　耐火浇注料厂家提醒您：在耐高温水玻璃耐火浇注料中，因用改性水玻璃和加适量的Na2SiF6,带入料中钠少了,生成的NaF也少了，即硅酸凝胶减少，致使常温强度降低10MPa以上，但也足以满足施工的要求，而高温性能却有较大的改善,因此提高了使用温度。图5-17为1400C加热后的试样X射线行射图。从图中看出,主要矿物成分为莫来石(M)和刚玉(A)，还有少量的方石英(S)和Al2O3等。

*本文出自：www.zzdflc.com 转载请注明出处
