氧化铝纤强耐火浇注料的使用温度是多少？看完这个绝对会知道！

　　氧化铝纤维增强耐火浇注料的增强效果在中、低温的时候虽然赶不上钢纤维耐火浇注料，但是在中、高温的时候，就比钢纤维耐火浇注料强得多了。在耐火浇注料和耐火可塑料等材料里边，掺加一定数量和适宜长度的耐火纤维材料，能提高强度和改善基质性能。

　　耐火纤维材料的生产方法可分为熔融法和胶体法两种。第一种的话是非晶质纤维，主要有普通的和高纯硅酸铝纤维、高铝纤维和含铬硅酸铝纤维等。长期使用温度为1000~1300℃;第二种的话就是结晶质纤维，主要有氧化铝纤维和氧化锆纤维等，长期使用温度是1400~1500℃。在不定型耐火材料里，作为纤维增强材料，中、低温的时候可以选用非晶质纤维，高温的时候要选用结晶质纤维，这样才能获得良好的效果。

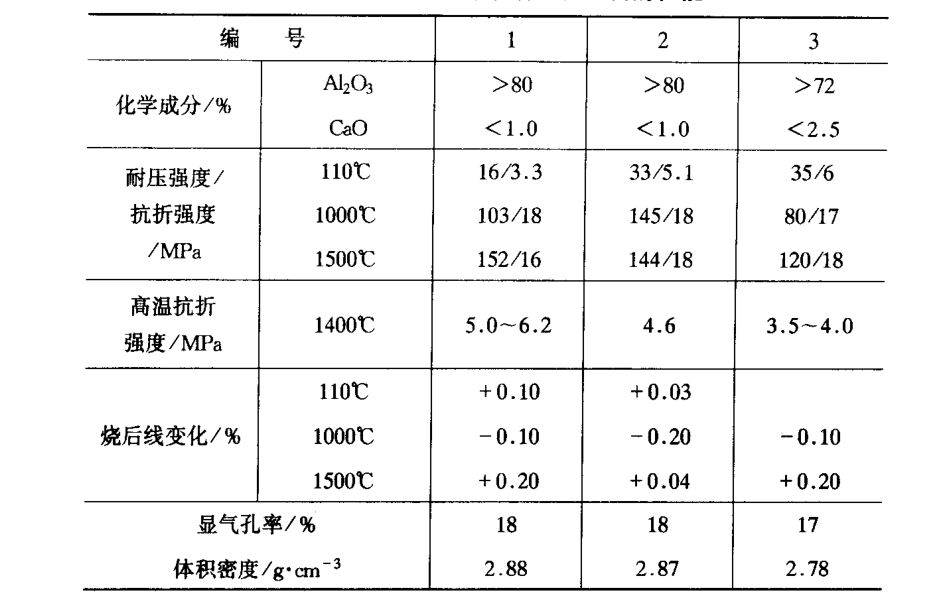

　　下图是氧化铝纤维增强浇注料的性能。从表里可以看出来，强度高、烧后线变化较小，它的性能很好，很有发展前途。

　　超低水泥耐火浇注料的1400℃高温抗折强度约为2MPa，掺加耐热钢纤维的时候为5MPa左右，掺加氧化铝纤维的时候大约为6MPa。这就说明，掺加纤维有增强的效果，并且无机纤维要优于钢纤维。应当指出，结晶质的主晶相为α-Al2O3，最高的使用温度约为1600℃。但是即便是这样，在高温下长期使用的话，结晶质纤维也会逐步劣化，它的表现为断裂破坏甚至粉化，但是进程比较慢，所以对结晶质纤维增强耐火浇注料的影响比较小，可在长期工作的热工窑炉上使用。


*本文出自：www.zzdflc.com 转载请注明出处
